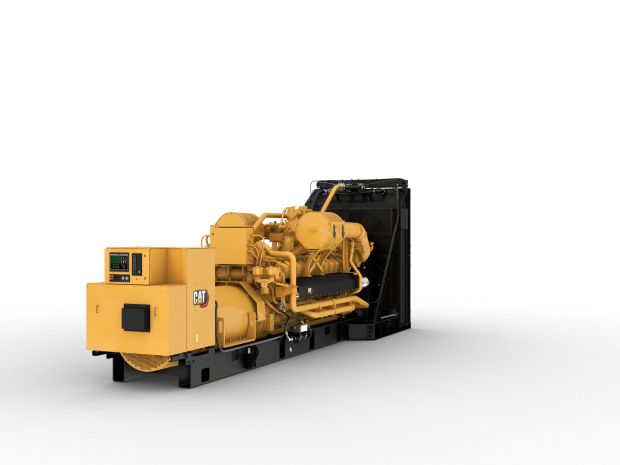

G3520

G3520

Видобуток нафти і газу на віддалених промислах може бути складним завданням за відсутності мережевого живлення. Лінійка газових генераторних установок Caterpillar забезпечує надійне вирішення цієї проблеми. Двигуни спроєктовані для роботи на дешевому або безкоштовному газі безпосередньо на місці видобутку без втрати експлуатаційних характеристик. Це суттєво зменшує паливні витрати та логістичні витрати на дизельне паливо. Обладнання розраховане на агресивне середовище та часте завантаження/розвантаження. Підтримка здійснюється через глобальну мережу дилерів Caterpillar, включаючи сервіс, запчастини та гарантію.

Завантажити каталог

Поставити питання про G3520

  • Технічні характеристики
  • Стандартне та опціональне обладнання
  • Загальний огляд

    • Повна назва — Газова генераторна установка G3520
    • Назва — G3520
    • Бренд — Cat
    • Статус — Актуальна модель
  • Технічні характеристики двигуна

    • Емісійна стратегія / Тип палива — Сертифікат U.S. EPA Large S.I. Tier 2 / для позашляхової мобільної техніки
    • Тип наддуву — Турбонаддув
    • Діаметр циліндра — 170 мм
    • Хід поршня — 215 мм
    • Робочий об’єм — 97,6 л
    • Керування та захист двигуна — Електронне (ADEM 4)
    • Керування генераторною установкою — Панелі керування EMCP 4
    • Частота — Швидкість — 60 Гц
    • Ступінь стиснення — 11.5:1
    • Паливна система — Електронний клапан керування паливом
  • Габаритні розміри

    • Довжина — 8534 мм
    • Ширина — 2386 мм
    • Висота — 3230 мм
    • Вага — 22000 кг

    • Стандартне обладнання

    • система впуску повітря

      • Два одноступеневі повітряні фільтри з датчиками перепаду тиску
    • система керування

      • Дистанційна електронна модульна панель керування 4.3 (EMCP 4.3)
    • система охолодження

      • Насос охолоджувача після ТК, шестеренчастий, відцентровий, не самовсмоктувальний; термостати та корпус (температура повного відкриття 98°C).
      • Насос сорочки охолодження, шестеренчастий, відцентровий, не самовсмоктувальний.
      • Вихід сорочки охолодження — встановлене фланцеве з’єднання з лівого боку (LH)
    • вихлопна система

      • Маховик, SAE No. 21
      • Корпус маховика, SAE No. 00
      • Стандартне обертання SAE
    • паливна система

      • Газова лінія стандартного тиску, NFPA 37
    • загальне

      • Фарбування — жовтий колір Caterpillar, крім рами (чорний глянець).
    • генератор

      • Генератор — SR5 зі збудженням на постійних магнітах (PM), з антиконденсатним обігрівачем, жорсткою обмоткою, VPI ізоляцією, мідними датчиками RTD та цифровим регулятором напруги Caterpillar (CDVR).
      • Без подовжувальної коробки.
    • система регулювання

      • Регулятор швидкості ADEM A4 із входом 4–20 мА (0–5 В).
    • система запалювання

      • Adem IV (включає випередження запалювання, чутливе до детонації)
    • контрольно-вимірювальні прилади

      • EMCP 4.3 забезпечує вимірювання потужності, захисне реле, покращений моніторинг двигуна та зв’язок за протоколом Modbus у стандартній комплектації, а також 8-рядковий графічний екран, додаткові порти вводу/виводу та Ethernet (Modbus TCP).
    • документація

      • Комплект технічної документації: включає посібник з експлуатації та технічного обслуговування (обраною мовою), каталог запчастин на CD (лише англійською) та інші необхідні документи.
    • мастильна система

      • Насос передпускового мащення
      • Сапун картера
      • Охолоджувач оливи
      • Симплексний масляний фільтр
      • Стандартний оливний піддон (мілкий)
      • Лінії зливу оливи та клапан
      • Без мастильної оливи
    • система монтажу

      • Основа; монтаж двигуна та генератора
    • система запуску

      • Потрійний електростартер
      • Одинарний підігрівач сорочки охолодження (208 В)
    • система захисту

      • Зупинка у разі детонації
