Від природного газу до біогазу та водневих сумішей для когенерації та підтримки електромереж — Caterpillar пропонує широкий спектр надійних газових рішень.

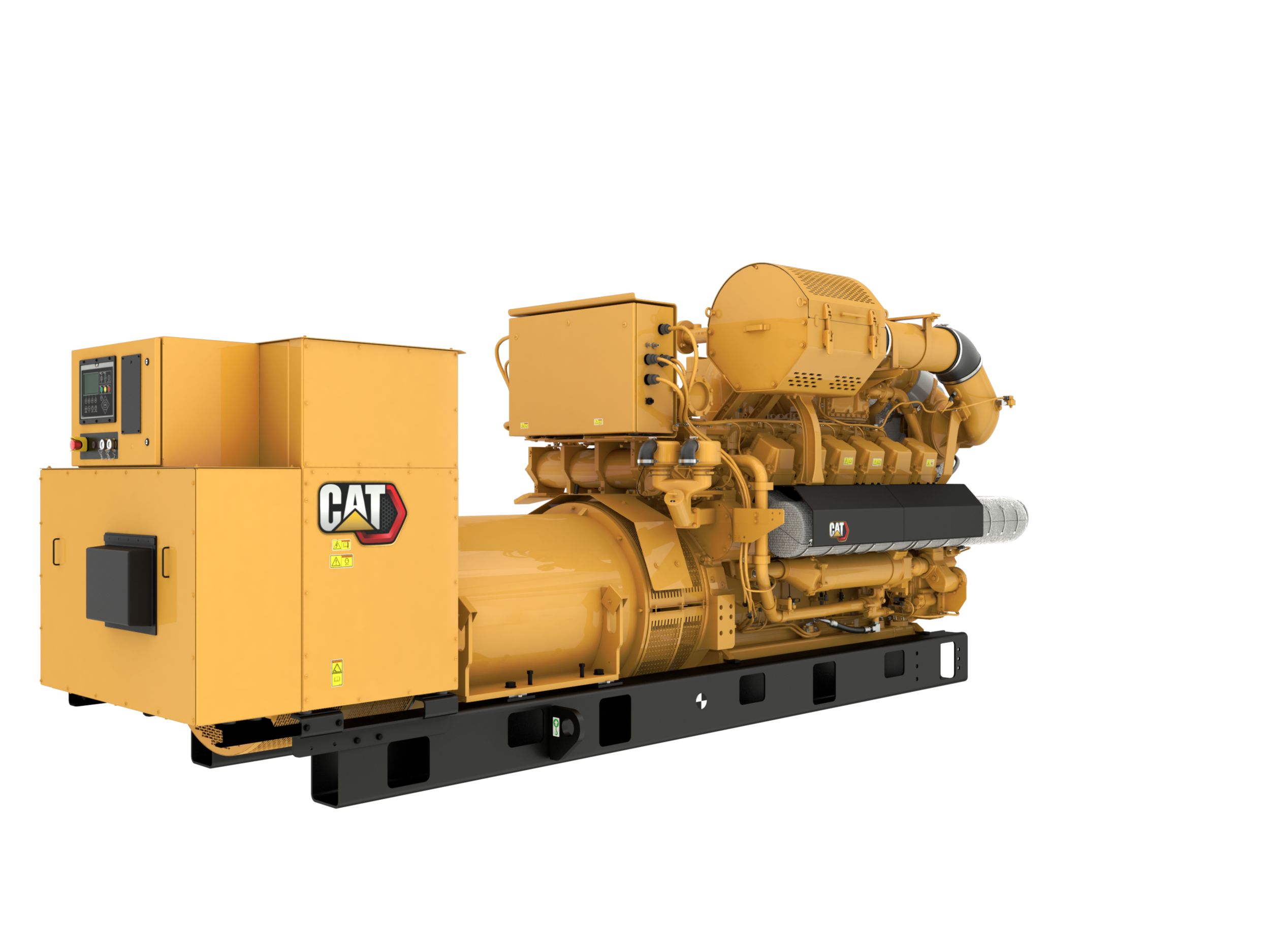

Генераторна установка G3512H

  • Напруга: 50 / 60 Гц

Завантажити каталог

Поставити питання про G3512H

  • Технічні характеристики
  • Стандартне та додаткове обладнання
  • Загальний огляд

    • Повна назва — Газова генераторна установка G3512H
    • Назва — G3512H
    • Бренд — Caterpillar
    • Статус — Актуальна модель
  • Характеристики генераторної установки

    • Номінальна потужність у безперервному режимі — 1515 екВт / 1505 екВт @1.0pf
    • Тип палива — Природний газ, суміш із воднем (до 25%)
    • Максимальний електричний ККД — 44.90%
    • Частота — 50 / 60 Гц
    • Обертів за хвилину — 1500 об/хв
  • Характеристики двигуна

    • Модель двигуна — G3512H
    • Робочий об’єм — 59 л
    • Тип наддуву — TA (з турбонаддувом та проміжним охолодженням повітря)
    • Діаметр циліндра — 170 мм
    • Хід поршня — 215 мм
    • Тип регулятора — ADEM A4
  • Габаритні розміри установки

    • Довжина — 5656 мм
    • Ширина — 1921 мм
    • Висота — 2308 мм
    • Суха вага генераторної установки — 14100 кг

    • Стандартне обладнання

    • повітрозабірник

      • Очищувач повітря, змонтований на установці, з індикатором обслуговування
    • охолодження

      • Термостати води сорочки охолодження та контуру SCAC
      • Фланець CAT 2-го ступеня
      • З’єднання JW класу ANSI 150
      • Насоси з приводом від двигуна для охолодження води сорочки та охолоджувача повітря
    • панелі керування

      • Виділені клеми для підключення клієнта
      • Панель EMCP 4.3
    • вихлопна система

      • Сухі вихлопні колектори з ізоляцією та захисними екранами
      • Турбокомпресор з охолоджуваною центральною секцією та виходом з фланцем Cat
    • генератор

      • Високоефективний низьковольтний генератор Cat, збудження постійними магнітами, цифрове регулювання, захист IP23, конструкція з фасонною обмоткою
    • пуск та зарядка

      • Електричний стартер
    • загальне

      • Фарбування — жовтий колір Caterpillar, чорні глянцеві рами та радіатори
      • Демпфер вібрацій колінчастого вала та захисний кожух

    Додаткове обладнання

    • повітрозабірник

      • Монтажні кронштейни та трубопроводи
      • Очищувач повітря з попереднім очищенням
    • автоматичні вимикачі

      • 3-полюсні автомати Masterpact (60 Гц) або IEC
      • Монтаж на рамі або ззаду
      • Розчеплювачі LSI, LSIG (тривала затримка, селективність, миттєве спрацювання)
    • панель керування

      • Мовні опції
      • Модуль дискретного вводу/виводу (12 цифрових входів, 8 реле Form C)
      • Сигналізатор на 16 точок / 32 індикатори
      • Синхронізаційний модуль
      • Cat Connect: Ethernet, супутниковий або стільниковий зв’язок
      • Локальний/дистанційний моніторинг через ПК
    • охолодження

      • Дистанційний радіатор для контурів JW та SCAC
      • Підігрівач води сорочки охолодження (220В/240В/480В)
    • вихлопна система

      • Гнучкий перехідник із 12-болтовими фланцями
      • Іскрогасний глушник 406 мм
      • Розширювач вихлопної труби
    • паливна система

      • Датчики тиску газу (3 шт., 0–100 кПа, 4–20 мА)
      • Паливний фільтр
      • Газові понижувальні регулятори
    • генератор

      • Повітряний фільтр генератора
      • Ручне керування напругою
      • Детектори температури підшипників
      • Моніторинг RTD
    • пуск та зарядка

      • Акумулятор із кабелями та стійкою
      • Зарядний пристрій 20А, 24 В
      • Зарядний генератор 45А, 24 В
    • відповідність вимогам мережі

      • 60 Гц: США
      • 50 Гц: Німеччина, Великобританія, Бельгія, Румунія, Італія, Ірландія, Польща, Нідерланди, Іспанія, Франція та європейські стандарти
