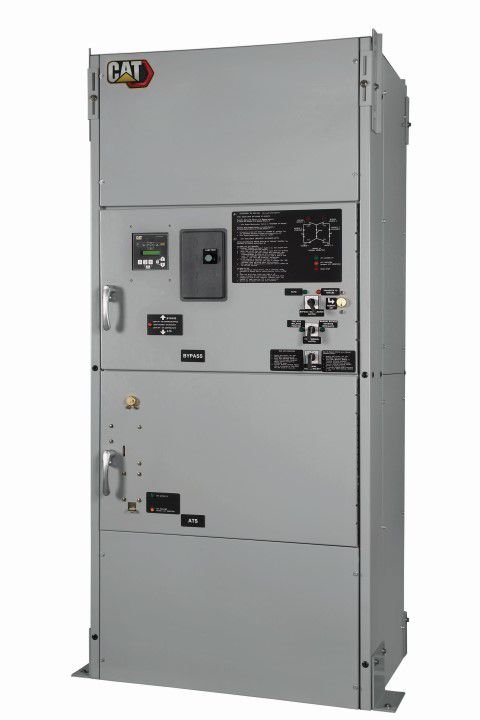

ATC CONTACTOR BASED BYPASS ISOLATION AUTOMATIC TRANSFER SWITCH
АВР ATC контакторного типу з байпас-ізоляцією
Поставити
питання спеціалісту
ATC CONTACTOR BASED BYPASS ISOLATION AUTOMATIC TRANSFER SWITCH
Перемикачі навантаження Cat® розроблені для різноманітних систем резервного живлення. Вони забезпечують гнучкість, надійність та високу ефективність у компактному виконанні. Пристрій автоматичного введення резерву (АВР) контакторного типу з байпас-ізоляцією забезпечує повноцінне перемикання в системах, де аварійне живлення критично важливих споживачів має підтримуватися постійно, без переривання. Така конструкція дозволяє виконувати огляд, технічне обслуговування або заміну механізмів силової комутації без переривання електропостачання. АВР контакторного типу з байпас-ізоляцією доступні в діапазоні номінальних струмів від 100 А до 1200 А.
- Діапазон потужності: 100 - 3000 A
- Тип перемикання: байпас-ізоляцією
- Тип перемикача: контакторного типу
Завантажити каталог
Поставити питання про ATC CONTACTOR BASED BYPASS ISOLATION AUTOMATIC TRANSFER SWITCH
- Технічні характеристики
- Стандартні / опціональні функції
- Повна назва –ATC контакторного типу байпас-ізоляцією Пристрій автоматичного введення резерву (АВР)
- Назва –ATC контакторного типу байпас-ізоляцією Пристрій автоматичного введення резерву (АВР)
- Бренд –Caterpillar
- Статус –Актуальна модель
- Діапазон номінальних струмів –100-3000 A
- Тип переходу –байпас-ізоляцією
- Тип комутації –контакторного типу
- Живлення керування –100-1200 A 2-, 3-, 4-полюс
- Застосування за напругою системи –120-600 V AC, 50/60 Гц
- Стійкість до струмів КЗ –До 65 kAIC Стійкість до струмів КЗ
- Відповідність стандартам –CSA C22.2 No. 178 сертифіковано<br>IBC 2006, CBC 2007 та OSHPD
Стандартна комплектація
- керування та проводка
- усі керування реле та промисловий класу реле є повністю герметизовані (залиті) to мінімізувати впливу to пилу та бруду. кабельні наконечники є 90º номінальний та усі керування провід is #16 AWG, тип XLPE з a 125º температурний клас.
- корпус
- міцні порошковим-покриттям сталеві NEMA 1, 3R або 12 корпусs з три дверей петлі to забезпечують належну підтримку of дверей та дверей встановленого пристрої. петлі мають знімні петля штифти to полегшують дверей демонтаж для зручного настінне монтаж або обслуговування та є оснащені з навісним-під замок засувками.
Опціональне обладнання
- доступні опції
- антиконденсатні нагрівачі
- 2- або 4-позиційні тестовий перемикач
- мультиметр опції доступні
- відкритий, закритий або перехід із затримкою
- викатне виконання on обох АВР байпас частин та силові комутації пристрої повністю взаємозамінні між АВР та байпас блоками
- контакти послідовності навантаження
- подвійне викатне виконання тип is на місці налаштовується для верхній або нижній ввід кабель-каналу
- з можливістю налаштування, багато коефіцієнтів, трансформатор напруги керування 50/60 Гц
- сейсмічний зона 4 кваліфікований (BOCA, CBC, IBC, UBC та OSHPD)
- дистанційні комунікації
- ПЗІП
- вибір автоматичного або неавтоматичного режиму роботи
- опціональний перехід із затримкою включає:
- затримка в нейтральному положенні
- сигнал випередження перемикання з 1 N.O. та 1 N.C. контакти
