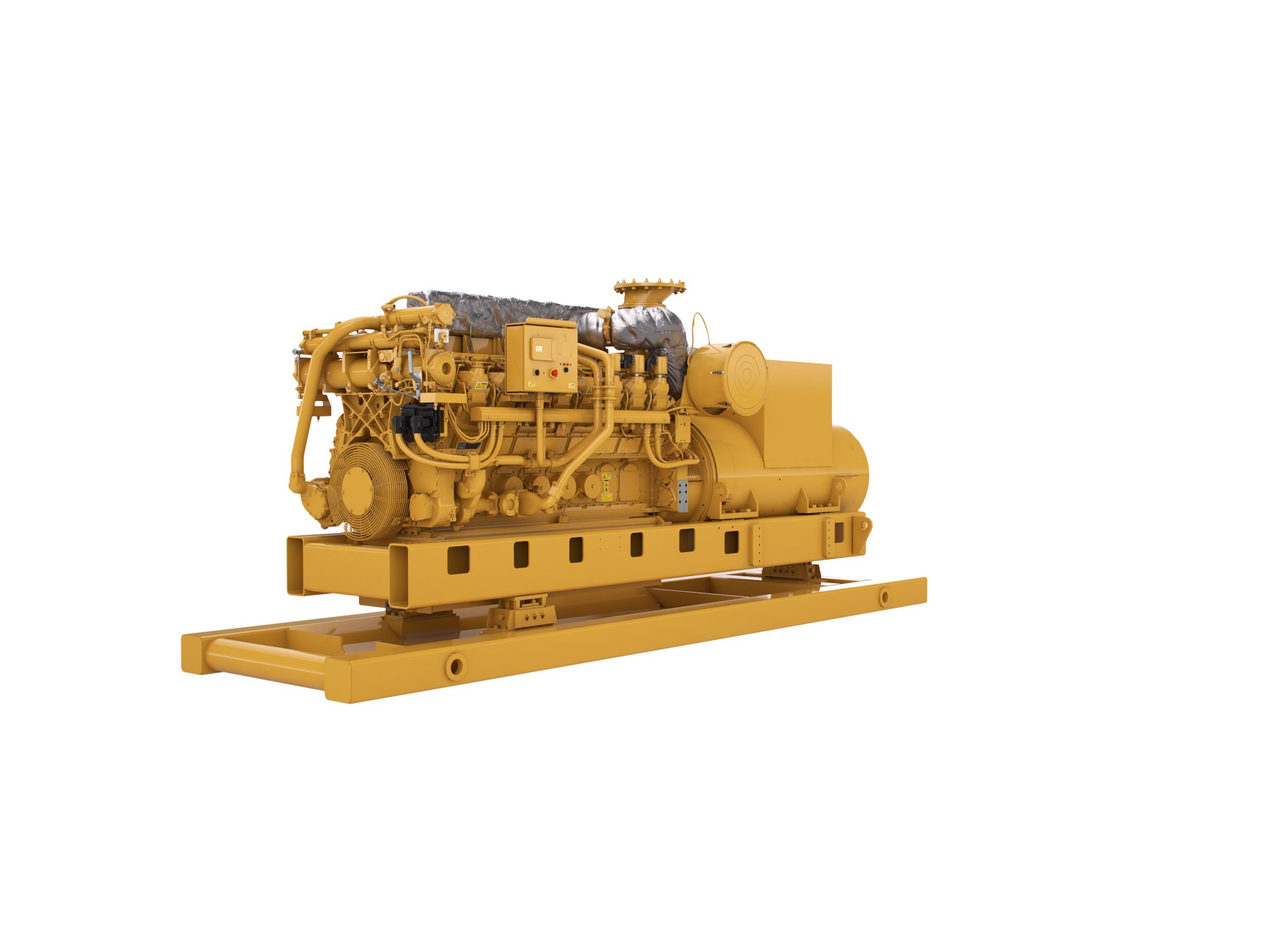

3516C (HD) CI/D2 HAZARDOUS LOCATION
Морська генераторна установка 3516C (HD) для небезпечних зон CI/D2
Поставити
питання спеціалісту
3516C (HD) CI/D2 HAZARDOUS LOCATION
Морські генераторні установки Cat 3500 спеціально розроблені для буріння та видобутку у відкритому морі. Десятиліття досвіду енергозабезпечення морських суден і платформ дозволили створити продукт, що пропонує перевірену ефективність, низький рівень викидів, високу довговічність, а також низькі витрати на володіння та експлуатацію. Сфери застосування включають основне електропостачання, живлення основних систем життєзабезпечення та аварійне живлення на борту бурових і видобувних установок і суден. Установки Cat підтримуються всесвітньою мережею дилерів Cat. Морська генераторна установка Cat 3516C (HD) для небезпечних зон Class I / Division 2. Потужність: 1285–1530 екВт при 60 Гц (1200 об/хв) та 2250 екВт при 60 Гц (1800 об/хв).
- Мінімальний номінал: 2625 кВА / 2100 екВт
- Максимальний номінал: 2625 кВА / 2100 екВт
- Рівень викидів: EPA Tier 2, IMO Tier II
Завантажити каталог
Поставити питання про 3516C (HD) CI/D2 HAZARDOUS LOCATION
- Технічні характеристики
- Стандартне / Опціональне обладнання
- Повна назва — 3516C (HD) Морська генераторна установка для небезпечних зон CI/D2
- Назва — 3516C (HD) CI/D2 Hazardous Location
- Бренд — Caterpillar
- Статус — Актуальна модель
- Мінімальна потужність — 2625 кВА / 2100 екВт
- Максимальна потужність — 2625 кВА / 2100 екВт
- Емісійні стандарти — EPA Tier 2, IMO Tier II
- Керування двигуном — ADEM A4
- Діаметр циліндра — 170 мм
- Хід поршня — 215 мм
- Робочий об’єм — 78 л
- Паливна система — EUI (електронні насос-формунки)
- Вага — 17500 кг
- Тип наддуву — Здвоєний турбонагнітач із проміжним охолодженням повітря
- Довжина — 6705 мм
- Висота — 2535 мм
- Ширина — 1986 мм
- Система мастила (заправна ємність) — 405 л
- Система охолодження двигуна — 234.7 л
Стандартне обладнання
-
система впуску повітря
- Серцевина охолоджувача повітря, корозійностійка (з боку повітря); Повітряний фільтр для стандартних умов експлуатації з індикаторами обслуговування; Здвоєні турбонагнітачі (задній монтаж)
-
система керування
- Подвійне електронне керування двигуном Caterpillar A4, паливна система EUI, жорсткий джгут дротів; Живлення 24 В постійного струму (менше 10 А) надається замовником
-
система охолодження
- Охолодження двигуна сорочкою води (JW) та двоступеневе охолодження наддувочного повітря (JW/SCAC); Радіатори або теплообмінники повинні забезпечувати температуру 48°C (118°F) та потік води SCAC мін. 200 гал/хв
-
вихлопна система
- Сухі газонепроникні вихлопні колектори з теплозахисними екранами, здвоєні турбонагнітачі з підшипниками з водяним охолодженням; Вертикальний круглий фланцевий вихід 305 мм (12 дюймів)
-
маховики та корпуси маховиків
- Маховик, SAE No. 00, 183 зуба; Корпус маховика, SAE No. 00; Стандартне обертання SAE
-
паливна система
- Дуплексний паливний фільтр (лівий блок); Симплексний фільтр (правий блок); Паливопідкачувальний насос та насос ручного підкачування; Електронні насос-формунки; Екранування SOLAS
-
контрольно-вимірювальні прилади
- Панель приладів на двигуні з чотирипозиційним перемикачем, світлова сигналізація перевищення швидкості та аварійної зупинки, графічний дисплей параметрів системи
-
мастильна система
- Сапун картера (верхній), масляний фільтр та горловина (праві), шестеренчастий масляний насос, глибокий піддон, рекомендована олива Cat DEO
-
електрична система
- Сертифікація MCS Class I / Division 2; Джгут дротів із низьким рівнем димовиділення та нульовим вмістом галогенів (LSZH)
-
система захисту
- Система моніторингу A-III з програмованими стратегіями захисту; Кнопка аварійної зупинки; Захист аварійним відключенням
-
небезпечні зони (hazardous location)
- Лише електрична система сертифікована для небезпечних середовищ; NEC 500 Class I Division 2 для груп газу C та D; Температурний клас T3 для навколишнього середовища від -10°C до 50°C
-
генератор та приладдя
- Виконання Class I / Division 2 відповідно до специфікацій замовника; Ізоляція для захисту в агресивних середовищах
